工作流系統的流轉模式
作者：alphaflow來源：flowyun.com訪問：448時間：2019-05-09
工作流程引擎主要由各種流轉模式、對外提供的各類接口和內部調用接口組成。
其中流轉模式包括：基本控制模式、先進的分支和同步模式、迭代模式、基于狀態的模式、取消模式以及多實例模式。下面對上述的幾種模式進行詳細描述。
一、基本控制模式
1、順序模式
順序模式是最基本的工作流模式。當兩個或更多任務間存在依賴關系時需用順序模式——在前一任務完成之前，本任務不能執行（調度）。
在同一流程中，一個任務在另一任務完成后才能被激活。順序模式主要用于對工作流程中連貫的步驟建模。
同義詞：順序路由，串行路由。

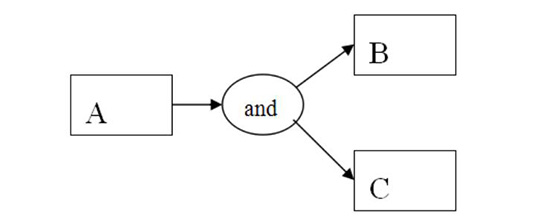

2、并行模式
當兩個或更多任務需并行執行時需要并行分叉。除不要求任何程度并行支持的系統外大多數工作流引擎都較易支持并行分叉。
在流程中，需將單進程的某控制點分成可并行執行的多進程控制，于是允許任務同時執行或以任何順序執行。
所有的工作流引擎都可能支持并行任務。可區分兩種基本的方法：顯性與分叉和隱性與分叉。支持顯性與分叉結構的工作流引擎（諸如：Visual Workflow）可激活多個流出轉移的路由選擇節點。支持隱性與分叉的工作流引擎(如MQSeries/Workflow) 不提供特殊的路由選擇結構――每個任務可有多于一個的流出轉移，且每個轉移都有相關條件。為達到并行執行的目的，流程設計者須保證流出轉移的多個相關條件為真(典型的方法是將條件置為空)。
同義詞：與分支，并行路由, 分叉。

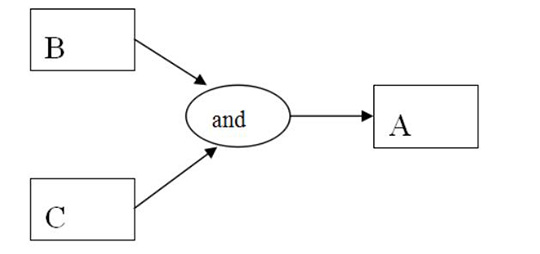

3、同步模式
當兩個并行任務都完成后下一任務才能開始執行時需要同步。
在流程中，多個并行子流程/任務在某點匯聚成一個單進程，從而同步多個進程。

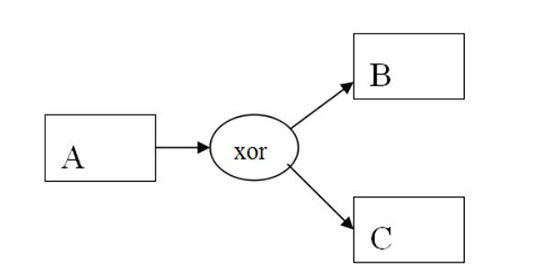

4、條件選擇模式
在流程的某一點，依據一個結果或流程控制數據, 從多個分支路徑中選定一個路徑。
類似于“并行分叉”，有兩種基本策略――某些工作流引擎提供顯性的結構以實現“條件選擇”模式 (譬如Staffware, Visual WorkFlow), 但是在其它工作流引擎 (MQSeries/Workflow, Verve)中，流程設計者不得不選擇轉移條件仿效“條件選擇”。
同義詞：異或分叉，條件路徑，開關，決議。

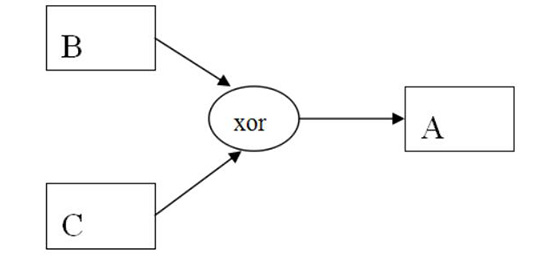

5、簡單合作模式
欲將選擇執行的路徑合并成一個路徑需用“合并”模式。
在流程中某點，需將兩個或更多可選分支合并而不同步；換言之，“合并”在任一入口達到時被觸發。
同義詞：異或連接，異步連接，合并。
二、分支和同步模式

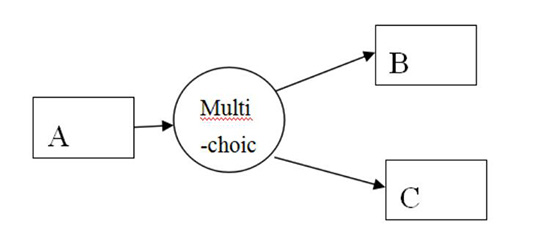

1、多路選擇模式
排它模式采取的是只有一個可選項被選定并執行，亦即它對應于排它或。有時，要用到從給定的一組選項中選定多項（而非一項）的結構，于是，引入（非排它）多路選擇。
在工作流過程的某點，依據判定或工作流控制數據，選擇一個或多個分支。
很多工作流管理系統中，or上可以定義條件。這些系統中可直接實現OR-分叉，但是有幾種工作流管理系統不能在or上設置條件，僅提供純粹的AND-split和XOR-split建模元素 (例如Staffware)。正如所述，對于可在or上設置條件的工作流管理系統 (諸如Verve, MQSeries/Workflow, Forte Conductor)實現多重選擇是直截了當?shù)?流程設計者只需簡單地設定每一路由的條件即可。值得注意的是多重選擇是并行模式和排它選擇選擇模式的泛化。
2、多路同步合并模式
本模式旨在闡述簡單合并模式中提及的問題, 即當一個合并中有多于一條流入路由被激活時的情形。
多路同步合并是指在流程中某點，兩條或更多分支同步后再合并。若多于一個分支被激活,可能同時被激活,任務后的合并對于每條流入的激活分支只響應一次(亦即，在上圖中，D將被實例化一次)。
3、多路異步合并模式
多路異步合并是指在流程中某點，兩條或更多分支無同步再合并。若多于一個分支被激活,可能同時被激活,任務后的合并對于每條流入的激活分支都響應一次(亦即，在上圖中，D將被實例化兩次)。
4、路由鑒別模式
本模式可以看作多路合并模式的逆。其語義是合并后僅一個任務應被實例化。
路由鑒別模式是指在流程的某點，激活后續任務之前等待許多流入分支的完成。從它開始之時起，等待所有剩余分支的完成并“忽略”它們。一旦所有的流入分支都被觸發，它使自己復位，以便可被再次觸發。

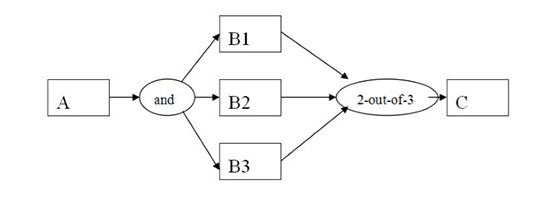

5、M中選N合并模式
M中選N合并模式可視作路由鑒別模式的泛化，意欲從M個流入路由中同步N個線程。
M中選N合并模式是指流程的某點M 條并行路徑聚合到一點，只要其中N條路徑完成則激活后續任務，所有其它剩余路徑的完成應被忽略。類似于路由鑒別模式,只要所有流入分支被觸發,則該合并使自己復位，以便可被再次觸發。
同義詞：部分合并，定制合并。
三、迭代模式

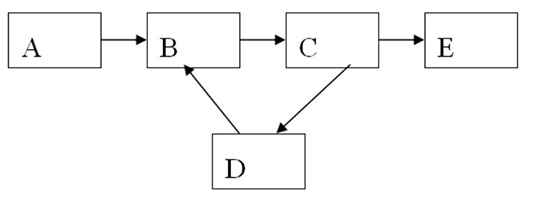

1、任意循環模式
在工作流分析/設計期間，人們不希望受各種各樣工作流定義工具的語法約束，諸如循環僅有一個入口一個出口。事實上,為正確抽象, 工作流引擎應允許無約束模型的執行，也許更利于最終用戶跟蹤過程的執行。
任意循環模式指在流程中，一個或多個任務可被重復執行。
同義詞：循環（loop）, 疊代(iterate), 周期。
2、結構化循環模式
結構化循環是指利用路由將不同的節點連接為一個循環的模式，使得流程中的某些節點可以循環執行。
